避雷器在线监测系统

一、系统概述

    避雷器在线监测系统采用先进的分层分布式结构，应用总线控制技术和模块化设计原理，使系统的抗干扰性能、测量的准确性和稳定性都得到了很大的提高，通过实时监测避雷器的全电流、阻性电流、容性电流以及雷击次数、雷击时刻，通过对监测到的数据进行分析、拟合处理，并结合现场工况，可及时地发现避雷器由污秽或内部受潮引起的瓷套泄漏电流或绝缘杆泄漏电流增大等问题，以避免事故的发生。

二、系统架构

三、系统特点

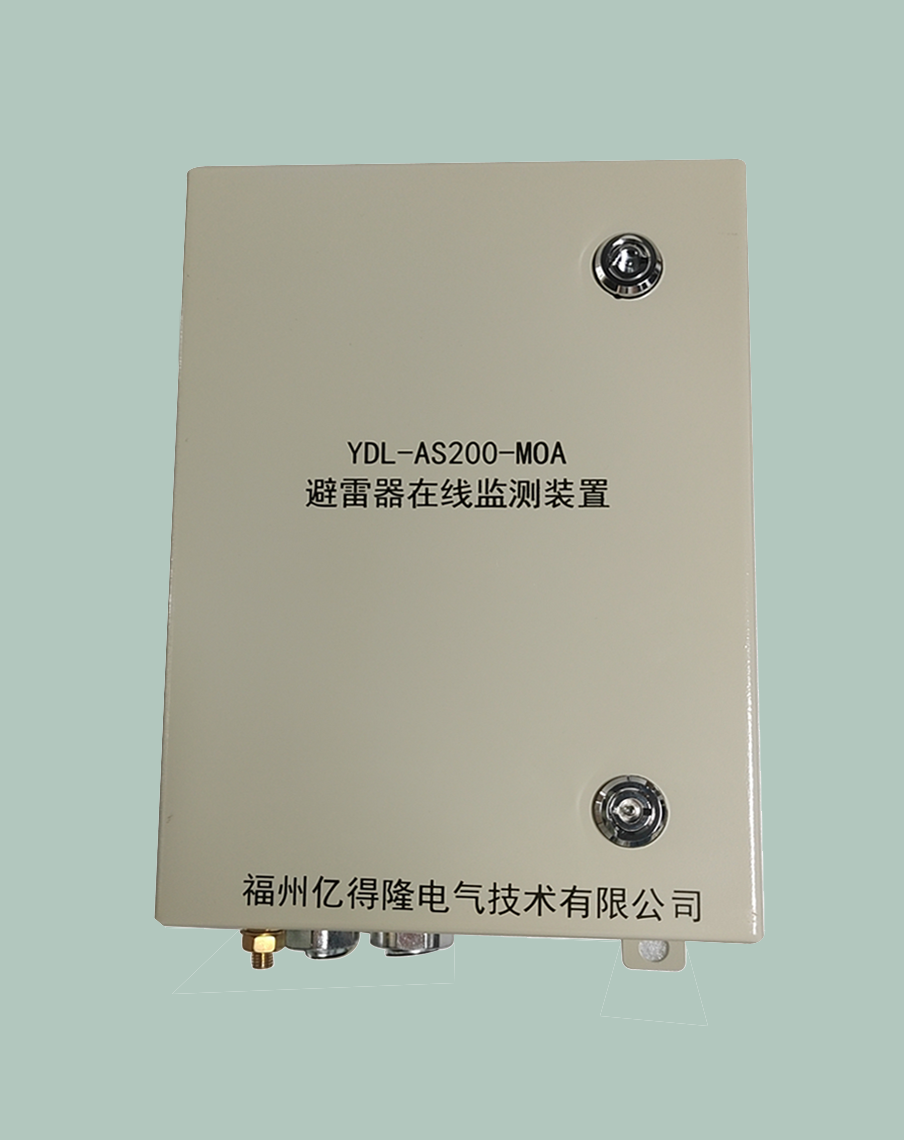

（1）采用高精度有源零磁通穿心式互感器，根据被测电流大小自动选择放大倍数，实现高精度测量；

（2）采用动态相量补偿算法，实现高精度测量信号分析；

（3）采用数字滤波算法，摒除模拟滤波器带来的“零漂问题”；

（4）采用分布式测量结构，即就地测量、数字传输；

（5）可带电安装，即不需要主设备停电安装，方便、快捷的接入系统；

（6）采集避雷器装置的泄露电流及参考电压，计算避雷器泄露电流基波及3、5、7、9次谐波，统计雷击次数及时间等；

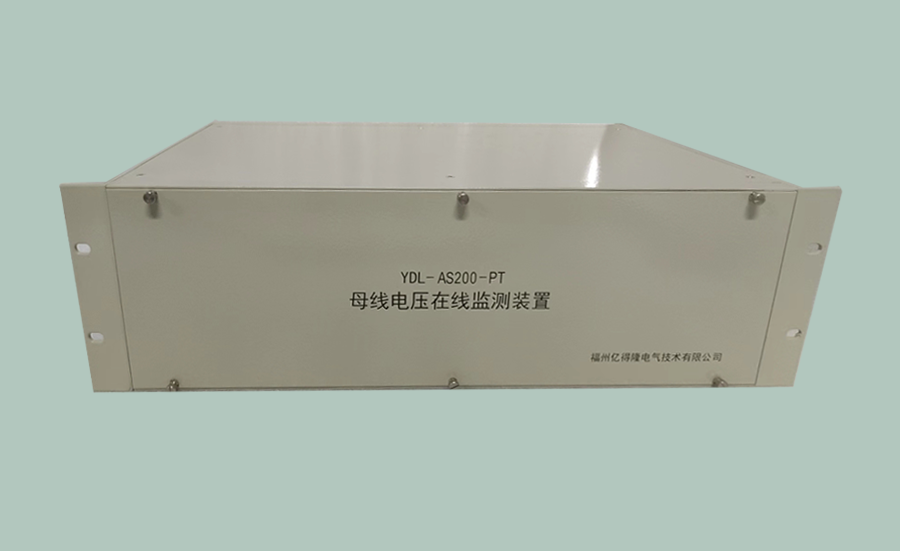

（7）采集PT单元母线电压及参考电压，计算母线电压基波及3、5、7、9次谐波。
