SF6微水密度在线监测系统

一、系统概述

  SF6气体微水与密度在线监测器属于光机电一体化领域中基于PC机的工业生产过程监控系统，主要应用于电力主设备之一SF6高压断路器的SF6气体在线监测与控制。该系统对SF6气体的含水量、密度和温度进行实时数据采集显示、数据远传、故障报警与闭锁信号传输、后台数据显示与分析，为电力系统生产管理与设备状态检修提供信息与依据。

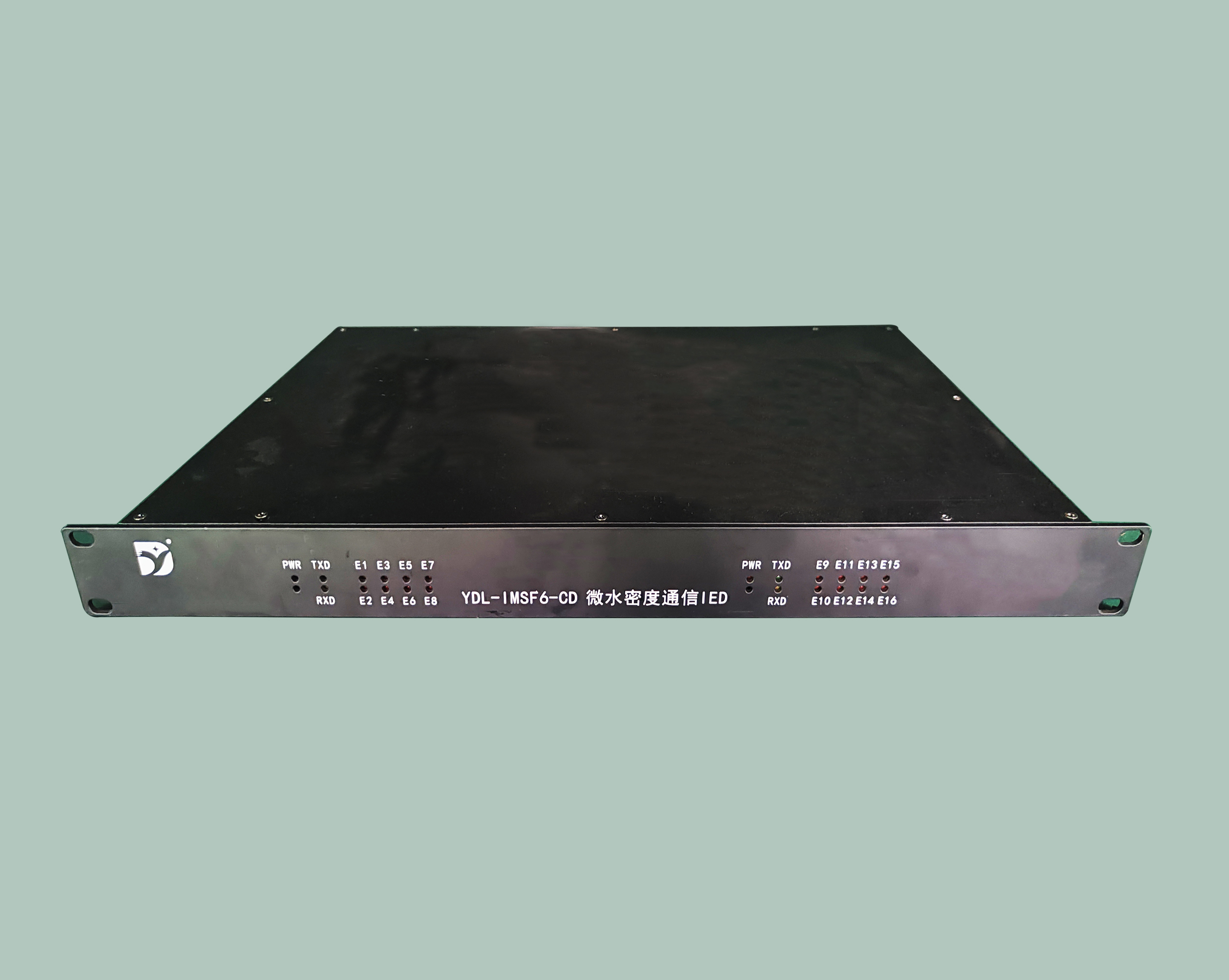

二、系统架构

三、系统特点

（1）微水测量范围：0～2000 ppmv)，测量精度≤ ± 3℃；

（2）密度测量范围：0.01～1.00 MPa，测量精度≤ ±0.5％（FS）；

（3）温度测量范围：-40～80 ℃；测量精度±1℃；

（4）报警阈值设置：可按预设值或用户给定值自动启动低压报警和闭锁装置；

（5）通过RS-485总线将检测数据传输至后台综自系统，无需现场值守；

（6）通过后台软件自动绘制状态变化趋势图；

（7）安装简单，使用过程中不需要定期维护；

（8）全密封，抗干扰，适用于室外高低温环境。
