GIS局部放电在线监测系统

• 一、系统概述

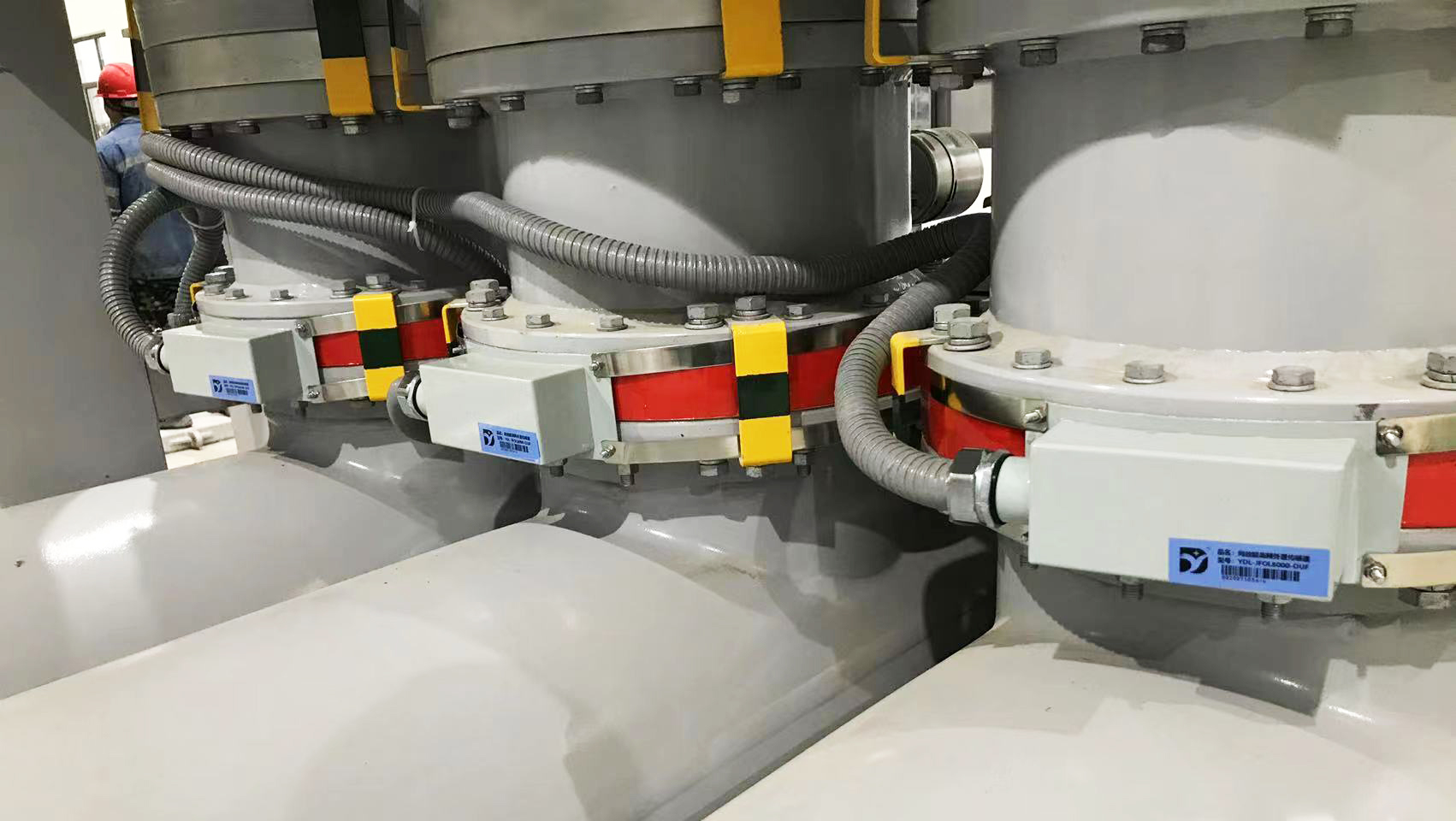

    GIS局放在线监测装置采用超高频（UHF）在线监测技术，用于监测并分析气体绝缘组合电器的内部局部放电所产生的电磁波信号，进而监测并评估设备运行状态，能有效避免GIS的突发性事故。系统采用了UHF超高频传感器信号探测技术、传感器优化布置技术、SQL数据库专家分析技术。

• 二、系统架构

• 三、系统特点

（1）信号采集：采用超高频检测技术，应用噪音传感器有效判别并抑制干扰信号；

（2）谱图显示：灰度图像及二维、三维放电谱图；

（3）通信标准：处理单元和服务器、诊断系统可采用TCP/IP方式通信，系统和变电站综自系统之间可采用IEC61850方式连接通信。

（4）故障类型识别：电晕放电、悬浮电位放电、自由粒子放电、空隙放电等局放类型；

（5）高可靠性：先进的干扰抑制方法，软硬件结合，采用分布式结构，多种屏蔽措施；
