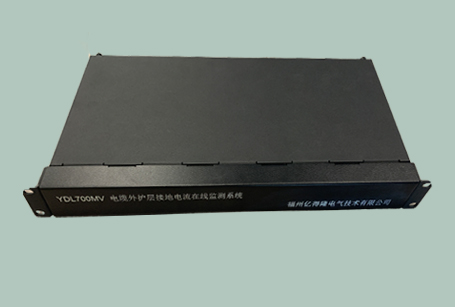

电缆外护层接地电流在线监测系统

• 一、系统概述

   电缆外护层接地电流在线监测系统采用了环流法原理，即：单芯电缆金属护套在正常情况下（即一点接地），金属护套上环流极小，主要是容性电流，而一旦金属护套出现多点接地与大地形成回路后，环流显著增加，严重时可达主电流的90%以上。实时监测金属护套环流及其变化量，即可实现单芯电缆金属护套多点接地故障的在线监测，从而及时准确的发现接地故障，从根本上避免电缆事故的发生，保证电缆安全、可靠的运行。

• 二、系统架构

• 三、系统特点

（1）实时监测三相电缆的护层接地电流及任意相主缆运行电流；

（2）监测时间间隔可设置，统计设置时间段内的最大值、最小值、平均值；

（3）实时监测统计周期内单相接地电流最大值最小值比，并进行报警处理；

（4）实时监测统计周期内接地电流与负荷比值，单相接地电流变化率；

（5）实时监测统计周期内，并进行报警处理；

（6）多种数据传输接口：RS485接口、RJ45，可同时使用一种或多种数据传输模式；

（7）单元式全封闭结构设计，部件均采取紧锁措施，抗振性能好，并且更换拆卸方便；

（8）全封灌结构：环氧树脂封灌、无外露元件、不进水。

（9）可靠性高、免维护。
