变压器有载调压开关在线监测系统YDL- OLTC-600

一、系统概述

    有载调压是变压器在带负荷运行时能通过转换分接头档位而改变电压的一种调压方式，有载调压开关由电动机构、分接头选择器、切换开关以及控制装置组成，采用电动机构对分接头档位进行调节，统计表明有载调压开关的故障中，电动机构占到大多数。

    研究发现，电动机构机械松动造成的振动以及卡涩是造成电动机构故障的主要原因，因此对变压器有载调压开关进行振动幅度、旋转角度和电机工作时电流进行在线监测，能够有效地对上述缺陷进行预防和预警。

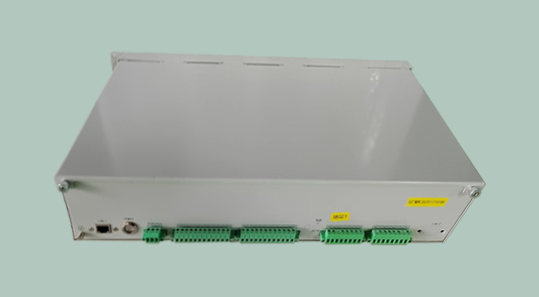

YDL- OLTC-600变压器有载调压开关在线监测系统由监测主机、振动传感器、角位移传感器和电流传感器组成。注：根据工程实际需要进行传感器的相应选配。

二、系统架构

三、系统特点

角位移传感器：0~360°，精度±0.1°,响应时间≤0.3ms；

振动传感器：±50g，精度100mV/g；

电流传感器：0~10A，精度1%；

通 信 方式：与上位机通讯支持、MODBUS-RTU；
