高压电缆光纤测温在线监测系统

一、系统概述

    福州亿得隆电气技术有限公司自主研发的高压电缆光纤测温系统基于受激布里渊散射效应，系统产生的相向传输的泵浦光和探测光在传感光纤中相互作用，当二者的频差处于布里渊增益的范围，形成对后向布里渊散射信号的放大。连续改变探测光的扫描频率，计算光纤不同位置的布里渊频移，从而获得整根光纤温度和应力信息，配合超长距离的拉曼散射光纤测温系统，可实现温度和应力的解耦，可构建大规模的传感网络，实现大范围连续场全生命周期的实时监测。

    高压电缆光纤测温系统软件中整条光缆既是信号传输的媒介，也是感测外部信号的传感器，现场传感部分自身不带电，也无需供电，尤其适合隧道电缆、架空电缆、海底电缆等高压带电设备的在线监测。基于分布式光纤传感技术，在整条光缆范围内无监测盲区、灵敏度高、定位准确、响应速度快。

系统内置嵌入式的数据处理平台及Web服务，监控终端无需额外安装监控软件，通过Web浏览器即可直接访问传感系统，实时获得监控信息。

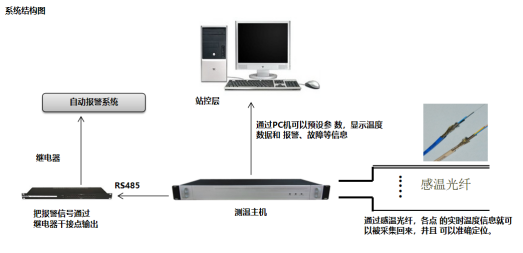

二、系统架构

三、系统特点

1、可长距离连续测温；

2、报警分区可任意设定(通过软件实现)；

3、报警温度可任意设定(通过软件实现)；

4、报警、断纤时可准确定位；

5、报警后不损坏，可重复使用，降低日后维护费用；

6、结构简单，易维护（只有光纤主机和感温光纤两部分组成）；

7、施工简单（只需将感温光纤敷设到被监测区域或设备上即可）；

8、调试简单（将感温光纤接到光纤测温主机上后，通过软件对分区、报警值和报警输出进行设置即可，全部可以在上位监控主机上通过软件实现）；

9、软件系统可以同时连接扩容多台测温主机，同时一台测温主机可以同时被多个软件系统连接;系统具有开放性架构，提供符合国际标准的通讯方案，确保预留同外界通信的通讯接口。
