供电与通讯系统电缆在线监测系统

一、系统概述

    YDL-FCB100供电与通讯系统是我公司根据电缆在线监测系统安装位置对于供电与通讯的需求，设计的一款现场通讯箱，为电缆在线监测系统装置提供电源与数据通信功能与电缆在线监测系统配合使用

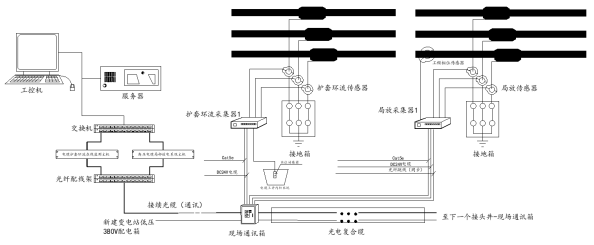

二、系统架构

三、系统参数

1.电源模块

  输入电压：AC88～132V/AC176～230V；

  输出电压：DC12V/3.7A；DC24V/3.7A；

  额定输出功率：133W

2.光纤环网交换机

  接口类型：2个光纤口；4个RJ45口

  接口速率：10/100/1000Mbps

  额定功率：5W

3.光缆直熔箱

  72芯小款（3个熔纤盘）

4.空气开关

  级数：2P

  额定电流：6A

5.浪涌保护器

  级数4P

  标称放电电流：10kA

6.通讯箱防护等级：IP68
