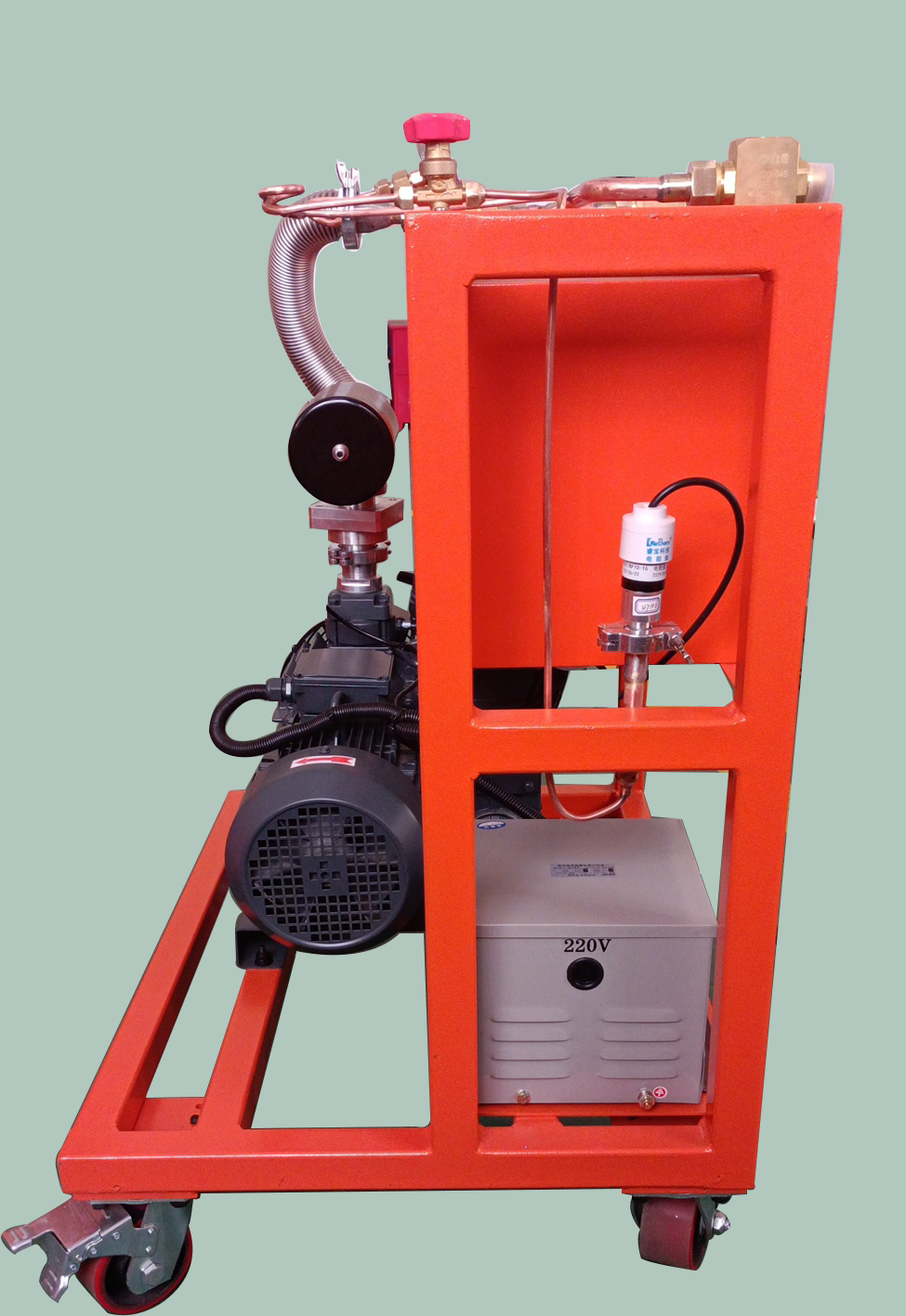

SF6气体抽真空充气装置YDL-ZK50

一、主要配件介绍

1.真空泵

    真空泵为旋片式真空泵，利用偏心地安装在定子腔内的转子和在转子槽内滑动的借弹簧力和离心力紧贴缸壁的两块旋片，把进、排气口分隔开来，转子定向旋转时，周期重复地使进气口方的腔室逐渐扩大而吸入气体，使排气口方的腔室逐渐缩小，压缩已吸入的气体，把气体从排气阀排出，从而达到抽气目的。该泵为双级结构，进口压强高时，二级可同时把气排出泵腔，进口压强低时，气体由进口进入高压腔，压缩后通过级间气道进入低级腔，再次压缩后，从排气阀排出。故可获得较单级为高的极限真空。



2.皮拉尼真空计

真空计为真空测量仪表。



3.阀门

    主系统阀门选用3只球阀，具有阀门开启与关闭状态明确的优点，可有效地避免误操作。球阀选用进口美国球阀密封件。

二、操作方法

1.本装置采用三相制380V电源。其三相电源相序自动确认、手动调整，无须考虑电机的正反转。

2.仔细检查被抽设备，确定被抽设备内压力不大于零表压!!

3.接上电源，用钢丝编织橡胶软管将装置和被抽设备联接，在接口填入尼龙密封垫圈，并紧固。

4.关闭所有阀门!(在开机前必须首先关闭所有阀门)。

5.打开总电源开关及总阀门，按电气箱上绿色按钮，即开真空泵。观察真空泵油位，油位在油标2/3附近，则可投入运行，如油位过低，可停泵加油至油标2/3处。如过高而有显著喷油，可停泵放油至油标2/3处。

6.然后根据不同抽气管路，可逐个打开该管路上阀门，即对该路抽真空。

7.打开真空计电源开关，指示灯亮。观测系统真空度。

8.关机

8.1.关闭所有阀门。

8.2.关闭真空计电源开关。

8.3.按电器箱上红色按钮，关真空泵，再关闭总电源开关。
